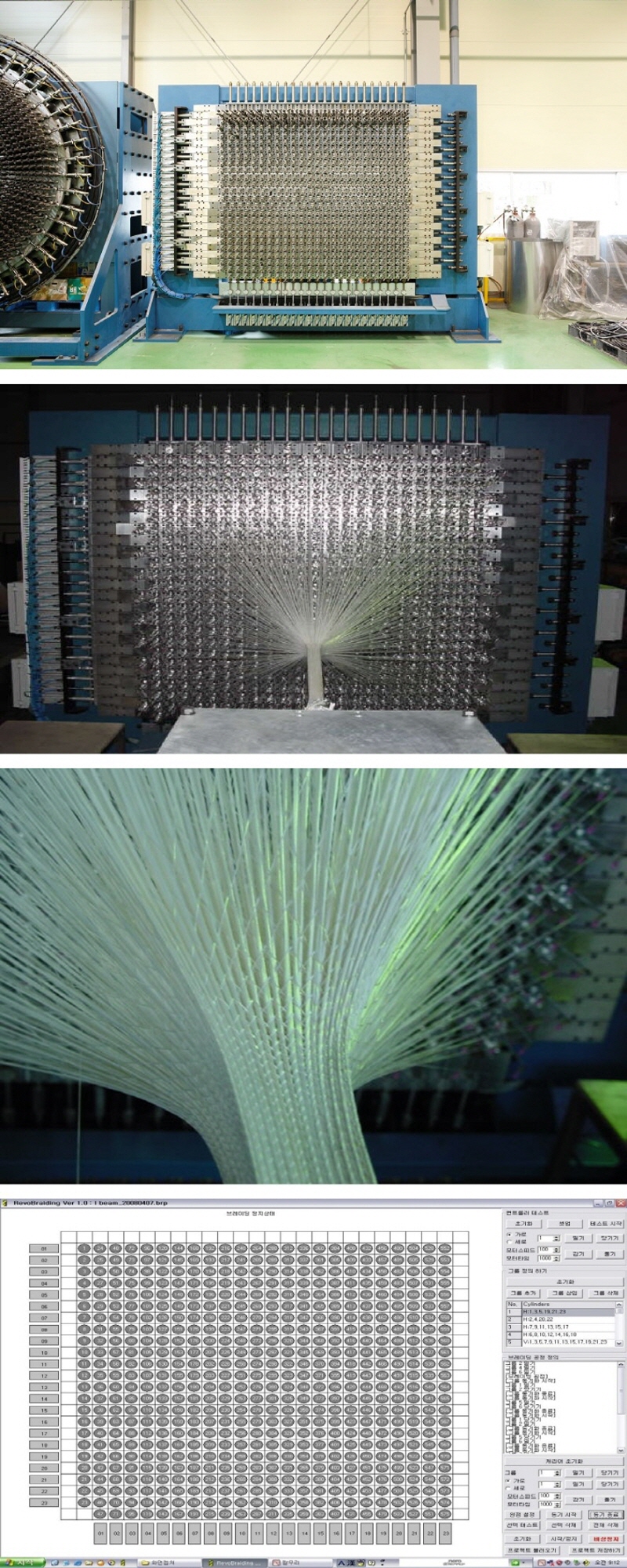

[브레이딩장비] 3D 장방형 브레이딩 장비최고관리자 작성일 2021.06.10 조회수 1,264 |
---|
- 단면 형상이 일정한 형강(H, I, T, ㅁ)형상의 3차원 프리폼을 제조 - 보빈 캐리어를 장착하여 무빙바 및 보빈 캐리어의 상하, 좌우 이송을 통해 목적하는 제품형상을 따라 보빈 캐리어를 이송 - 레이어 상호간에 접결된 구조의 3차원의 일체형 프리폼[Near Net Shape Preform] 생산이 가능
- Dimension (mm) : 3300(W) x 1600(L) x 3000(H) - Braiding Type : Vertical Type - X Axis Layer : 25 Layer - Y Axis Layer : 23 Layer - Braiding Carrier : 575SET - Axial Yarn : 600EA - Bobbin : 576EA - Carrier Transfer : AIR CYL" ¢75-75ST - Winding Motor : 3.7KW - Winding Roller : Rubber Coating ¢250 x 500L - Dust Collector : 3.7KW - Bobbin Winder : Filment Winder - Electric Control : PC Controller - Control Card : 2 Axis Motion Controller - Software : Revobraiding Version 1
|
