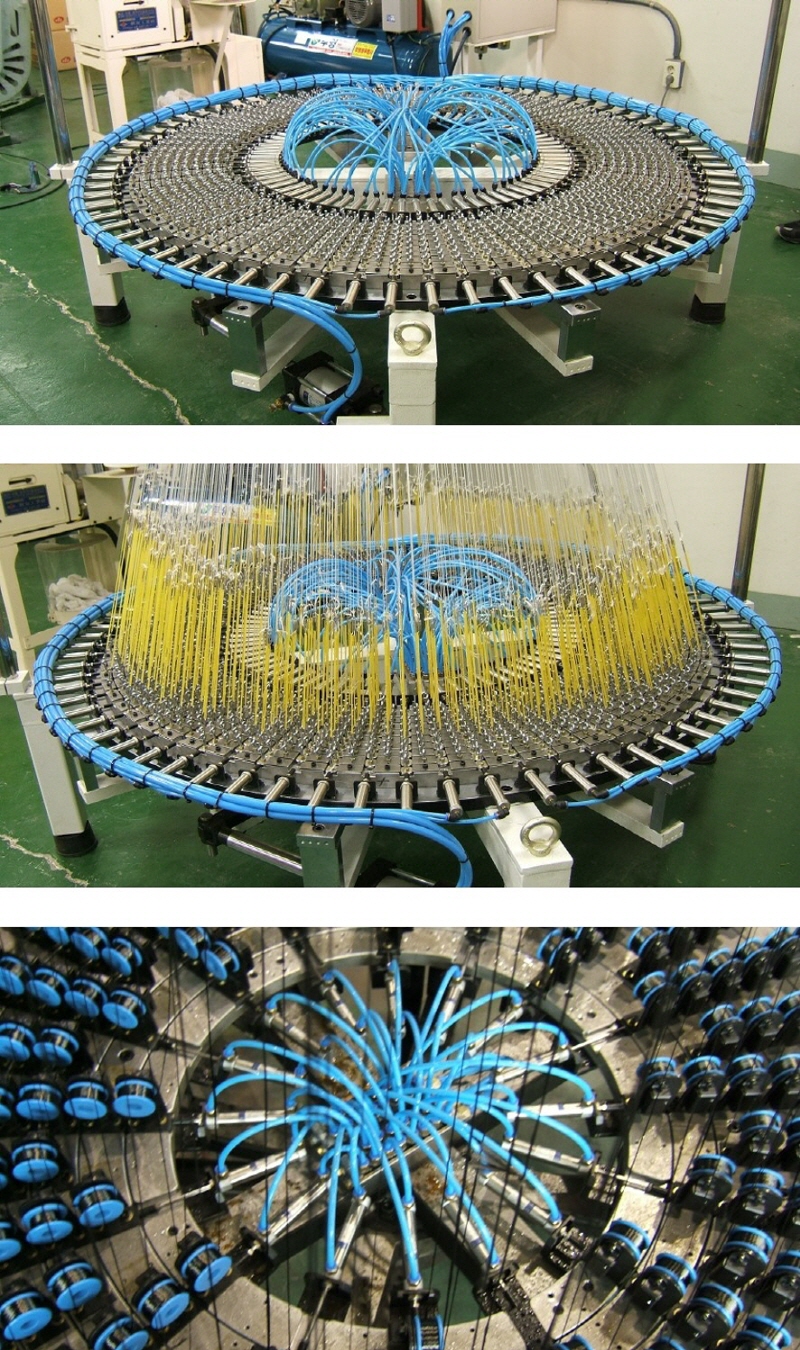

실험실용 3D 원형 브레이딩 장비

최고관리자

작성일  2021.06.10

조회수  72

특징

- 연구 목적의 3차원 브레이딩 프리폼 및 시험편 제작

- 3D 원형 브레이딩 장비를 축소시켜 제작




사양

- Dimension (mm) : 2200(W) x 2200(L) x 2500(H)

- Rotation Ring : 8 Rings

- Fixed Ring : 2 Rings

- Braiding Carrier : 648SET

- Axial Yarn : 720EA

- Bobbin : 648EA

- Carrier Transfer : AIR CYL" 16-50ST

- Ring Driving : AIR CYL" 80-150ST
