3D 원형 브레이딩 장비 > 복합재료장비


사업분야

복합재료장비

[브레이딩장비]

3D 원형 브레이딩 장비

최고관리자

작성일  2021.06.10

조회수  105

특징

- 층간 결합에 따른 높은 기계적 강도

- 우수한 내피로성, 내충격성, 굽힘강성, 경량성

- 2D브레이딩 방식을 확대한 것으로, 완전한 3차원 형상을 구현

- 캐리어 이송을 위한 혼기어 및 트렉을 인접한 복수개의 레이어 상에 구성하고 이들 레이어 상에 장착된 보빈 캐리어를 목적하는 제품형상을 따라 회전 및 교차 이송

- 레이어 상호간에 접결된 구조의 3차원의 일체형 프리폼[Near Net Shape Preform] 생산이 가능




사양

- 장비 구분 : TFB 3C 720

Dimension (mm) : 3500(W) x 2000(L) x 3600(H)

Braiding Type : Vertical Type

Rotation Ring : 7 Rings

Fixed Ring : 2 Rings

Braiding Carrier : 384SET

Axial Yarn Carrier : 336SET

Bobbin : 720EA

Carrier Transfer : AIR CYL" 32-75ST

Winding Roller : Rubber Coating 250 x 500L

Bobbin Winder : Filament Winder

Electric Control : PC Controller

Control Card : 2 Axis Motion Controller

Software : Revocircular Version 1




동영상

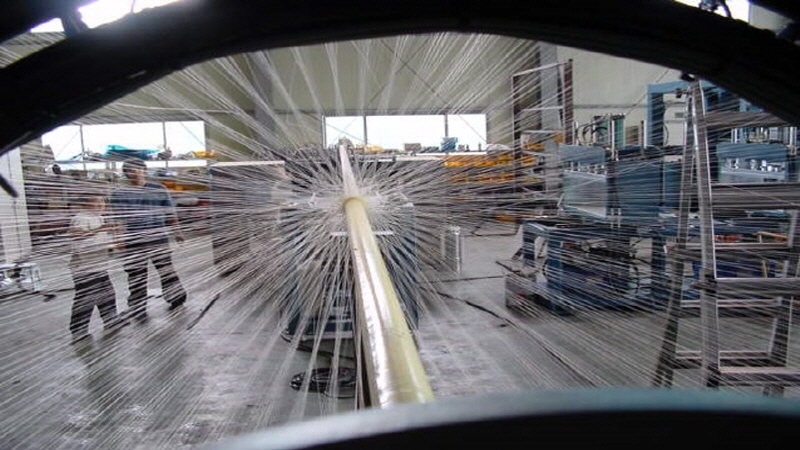

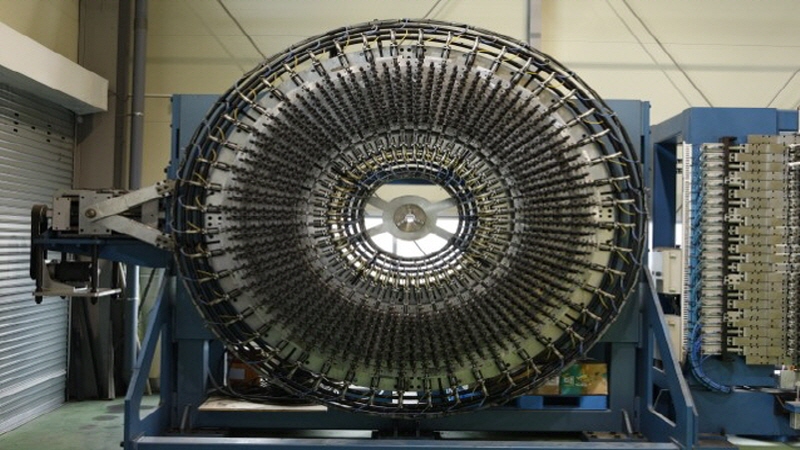

사진
