2M, 4M 지오그리드 제조장비

최고관리자

작성일  2021.06.11

조회수  116

특징

- 흙구조물이나 지반의 보강에 쓰이며, 고분자 재료를 써서 격자 구조로 만들어진 지오그리드를 자동 생산하는 장비

- 고성능 섬유로 보강된 고분자 스트립을 입체 교차 구조로 융착시켜 제조한 새로운 형태의 지오그리드

/위사 방향의 각 리브(Rib)사이 : 10~100mm 의 격자형 구조물

제방공사, 연약지반공사, 도로보강공사, 법면보강공사 등에 주로 이용

- 고분자 재료를 규칙적인 네트워크 구조로 만든 구조 보강재

- 지반 보강을 주목적으로 함




사양

Dimension(mm) : 2200(W) x 2200(L) x 2500(H)

Braiding Carrier : 648set

Axial Yarn : 720EA

Bobbin : 648EA

Rotation Ring : 8 Rings

Fixed Ring : 2 Rings

Carrier Transfer : AIR CYL" 16-50ST

Ring Driving : AIR CYL" 80-150ST

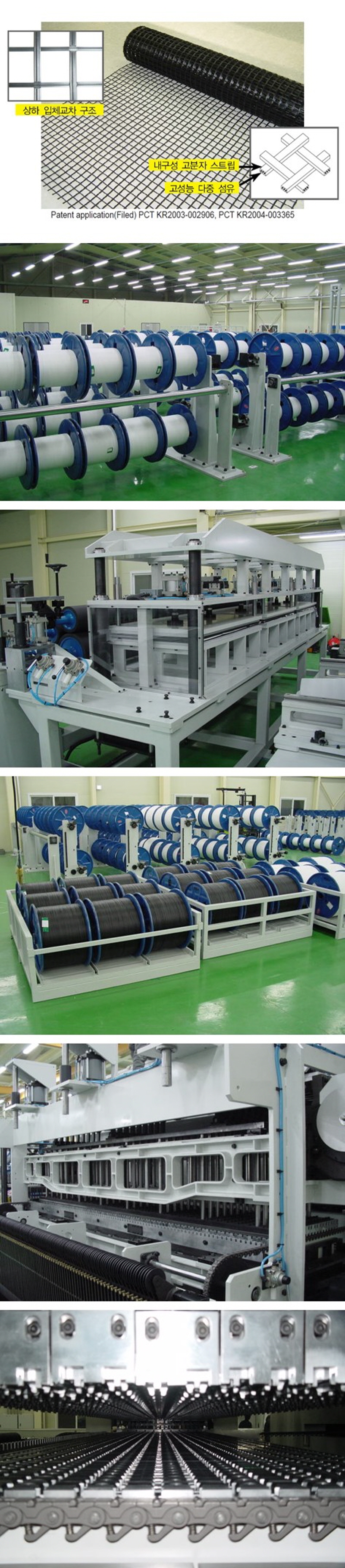

사진
