2D 토우프레그 와인딩 장비

최고관리자

작성일  2021.06.11

조회수  140

특징

- Sheet형상의 열가소성 시트를 제조하는 자동화 장비

- PA, PPS등의 고내열성 LFT를 생산

- 생산된 LFT를 브레이딩 공정을 통해 프리폼 제조

- Heating, Pulling, winding공정을 통해 Plat형상의 열가소성 시트를 연속적으로 제조




사양

144 Carrier Braiding Machine

- Conventional braiding type

- Dimension(mm) : 4,700(W) x 2380(L) x 4500(H)

- Braiding Carrier : 144EA

- Axial Yarn : 72EA

- Bobbin Dimension : 65mm x 210mm / 610ccm

- Speed(Horn gear r.p.m.) : max.100rpm

- Fiber break detection

- Safety cover mounted

◦ Heating

- Heating method: Infrared heating system

- 1(맨드렐 펼침구간), 2(Sheet구간) 구간분리

- Temp. control : T.P.R Controller, Max. 350

- Heater capacity : 3KW x 2set(1)/8KW x 2set(2)

◦ Puller

- Roller : Steel Chrome Coating Roller 1SET / Rubber Coating Roller 1set

- Diameter : 210x 1100(L)

- Pulling speed : (min)0.5m/min ~ (max)2.0m/min

- Timing Belt / Pulley

- Wrapping : Encoder attachment, windings length can be set

◦ Sheet winding

- 3inch air shaft

- Winding speed : 0.5m/min ~ 2.0m/min

- Tension control : Powder clutch (50Nm, 24V)

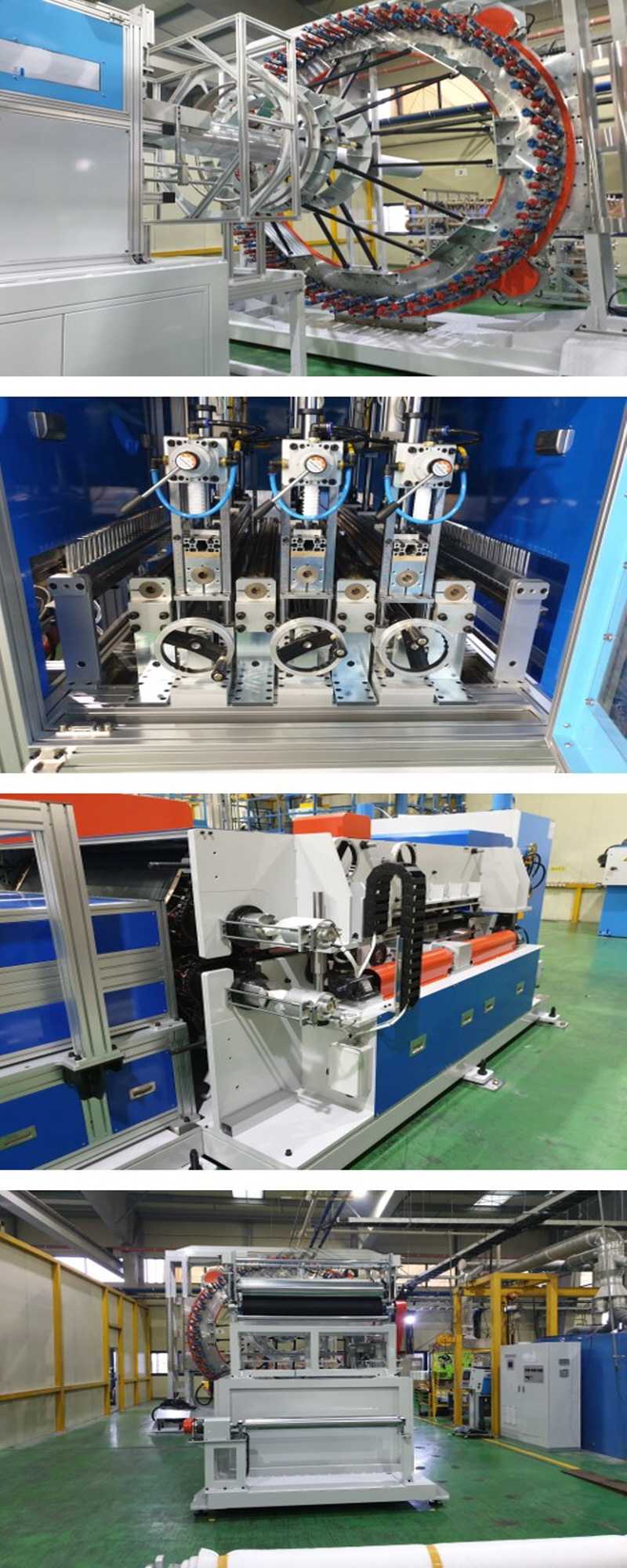

사진
