Robo Braiding & RTM Machine 자동화 공정

최고관리자

작성일  2021.06.10

조회수  1,835

특징​

- 독자적인 수년간의 기술개발을 통해 탄소섬유를 이용한 3차원의 산업용 복합재료를 제조하는 자동화 장비를 개발

- 슈퍼섬유를 이용한 3차원의 일정 곡률을 지닌 일체형(Net-Shanpe)의 프리폼(Preform)을 제조하는 국내 유일의 기술

- 연속적인 수지주입, 성형을 통한 다양한 가변 폐단면의 산업용 복합재료의 자동화 생산장비

- 레디얼 방식의 3축 브레이딩 시스템

- 일체형 프리폼 제조 및 연속성형장치

- RTM방식을 이용한 트윈 수평 가압형 프레스 성형 자동화 장치

- 수지주입/내압성형/제품탈착이 가능한 연속식 압축성형 자동화 장치

- 성형품의 후가공 장치포함(트리밍 및 절단장치)

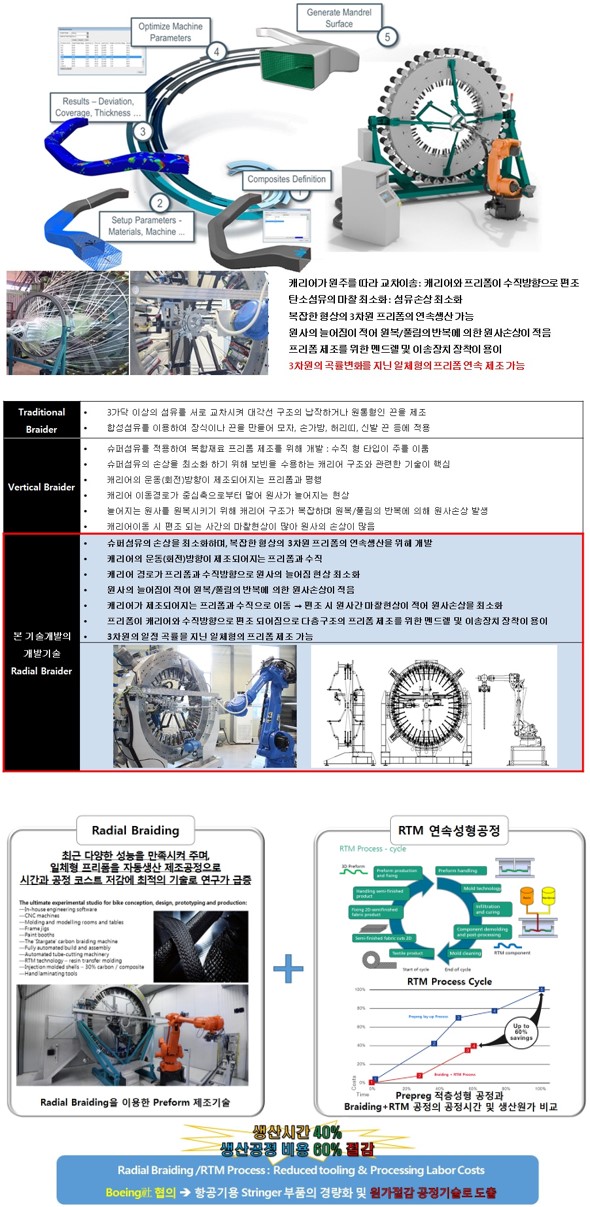

기존 브레이딩 기술과 Radial 브레이딩 기술의 차별성





사양

| Radial braiding 사양(specification)

- Speed Control : Inverter Control

- Driving Motor : 2HP x 4ea ( Ratio : 1/15 )

- Frame type : Vertical Axis

- peed Control (Horn Gear rpm.) : max 120rpm.

- Axial Yarn 공급구조 : Driving Shaft 관통 공급형태

- Bobbin Dimension : 55mm x 178mm / 350ccm

- Driving Gear : 36EA



| Handling Robot 사양(specification)

- Payload : 180Kg

- 2,702 mm horizontal reach

- 3,393 mm vertical reach



| RTM Unit 사양(specification)

- Ratio : 1 ½:1 - 7:1

- Epoxy System 2 1000 Pumps, 4" Air Motor

- Automatic Pressure Controller with Switches

- Explosion Resistant Fluid Heater 3000Watt, 240V

- Catalyst Alarm

- 5000 Gun Ext. Wetout/Chop Cap



| Twin Hot Press 사양(specification)

- 성형가능 Cavity : 2SET

- 가압 스트로크 : 300스트로크

- 유압프레스 최대 가압력 : Max. 50ton

- 성형 제어온도 : 통상 RT ~ 200



| 성형 제어온도 : 통상 RT ~ 200

- Length Cutting Type : Circular diamond wheel

- Length Cutting size : 4inch cutting

- Cutting wheel : Diamond wheel, 350pi * 3T





동영상

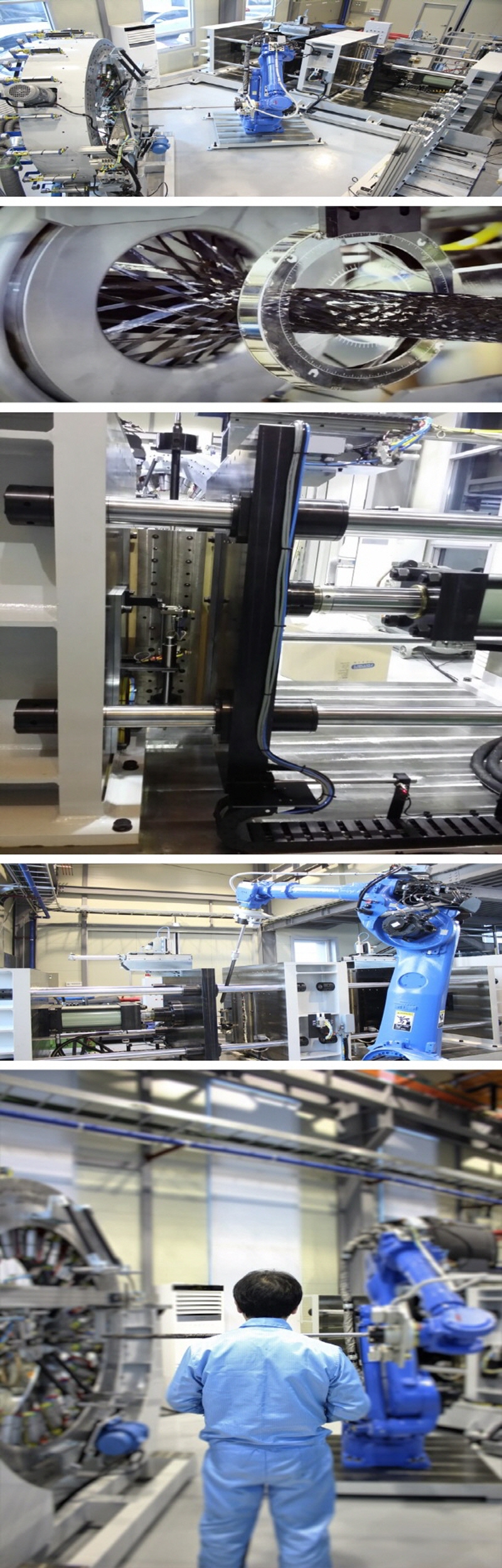

사진
