싱글 토우 스프레딩 장비

최고관리자

작성일  2021.06.10

조회수  1,382

특징

- 당사의 독자적인 특허기술인 마찰식 스프레딩 유닛을 이용

탄소 섬유, 유리 섬유 등의 싱글 토우를 4~5배의 높은 배율로 확포시키는 장비

- 싱글 토우는 탈호를 위해 열처리 장치를 통과하여 복수개의 스프레딩 유닛을 통과함으로 목적하는 배율로 확포 되어지고 형태고정을 위한

  가호장치를 거쳐 확포된 테이프 상태로 와인딩 되어짐




사양

- Machine size(mm) : 730(W)x1600(L)x1500(H)

- Roving : Carbon fiber - Regular & Large tow, Glass, Aramid fiber etc.

- Creel : 1 Creel

- Unsizing device : Furnace or IR, Control Temp. max.1200°C

- Spreading width(12k) : max. 20~25mm

- Spreading parameter : spreading temp. traversing velocity, curvature of roller, tension etc

- no. of spreading Unit : standard type 2 unit/depend on width

- Winding velocity : max. 5M/min

- Winding type : Tape roll/UD Fabric

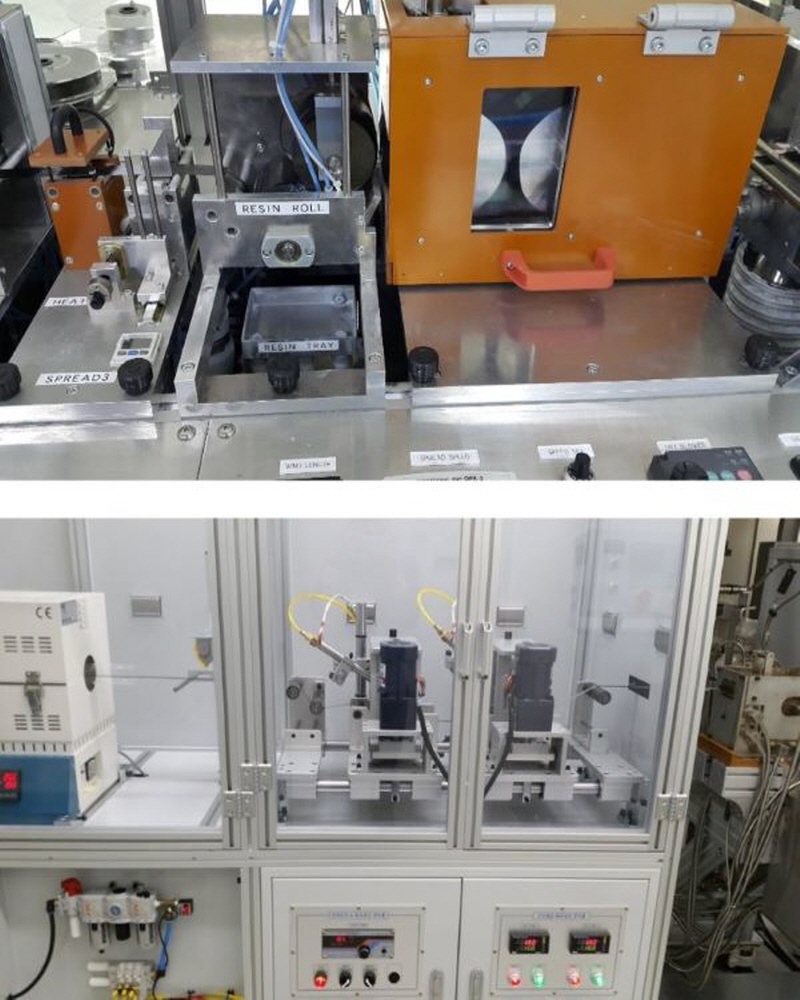

사진
