멀티 토우 스프레딩 장비

최고관리자

작성일  2021.06.10

조회수  132

특징

- 싱글 토우 스프레딩 장비와 동일한 원리를 활용하여 복수개의 토우를 동시에 확포하고 이를 개별 또는 시트상의 롤 형태로 와인딩 하기 위한 장비

- 섬유에 포함된 가호제를 탈호(desizing) 한 뒤, 탈호된 개별 섬유를 스프레딩 유닛을 통과시켜 여러 개의 로빙을 동시에 일정폭의 테이프 형태 또는 확포된 UD시트 상태로 와인딩 하는 장비

- 다양한 사이즈의 토우 탄소섬유의 스프레딩

- 높은 배율, 균일성을 가진 섬유의 제조가능

- 고품질 탄소섬유 프리프레그 제조용 중간재 제조

- 필라멘트의 간격이 커져 점성이 높은 수지를 함침시킬 수 있음

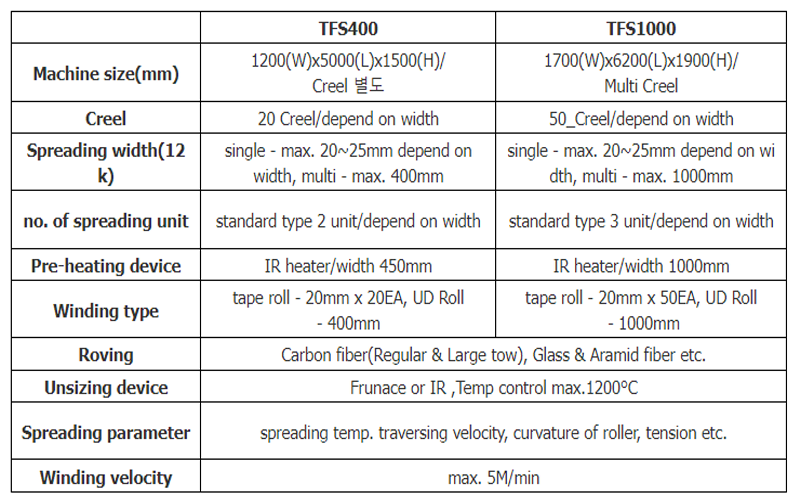

사양

TFS400

TFS1000

Machine size(mm)

1200(W)x5000(L)x1500(H)/

Creel 별도

1700(W)x6200(L)x1900(H)/

Multi Creel

Creel

20 Creel/depend on width

50_Creel/depend on width

Spreading width(12k)

single - max. 20~25mm depend on

width, multi - max. 400mm

single - max. 20~25mm depend on width, multi - max. 1000mm

no. of spreading unit

standard type 2 unit/depend on width

standard type 3 unit/depend on width

Pre-heating device

IR heater/width 450mm

IR heater/width 1000mm

Winding type

tape roll - 20mm x 20EA, UD Roll

- 400mm

tape roll - 20mm x 50EA, UD Roll

 - 1000mm

Roving

Carbon fiber(Regular & Large tow), Glass & Aramid fiber etc.

Unsizing device

Frunace or IR ,Temp control max.1200°C

Spreading parameter

spreading temp. traversing velocity, curvature of roller, tension etc.

Winding velocity

max. 5M/min

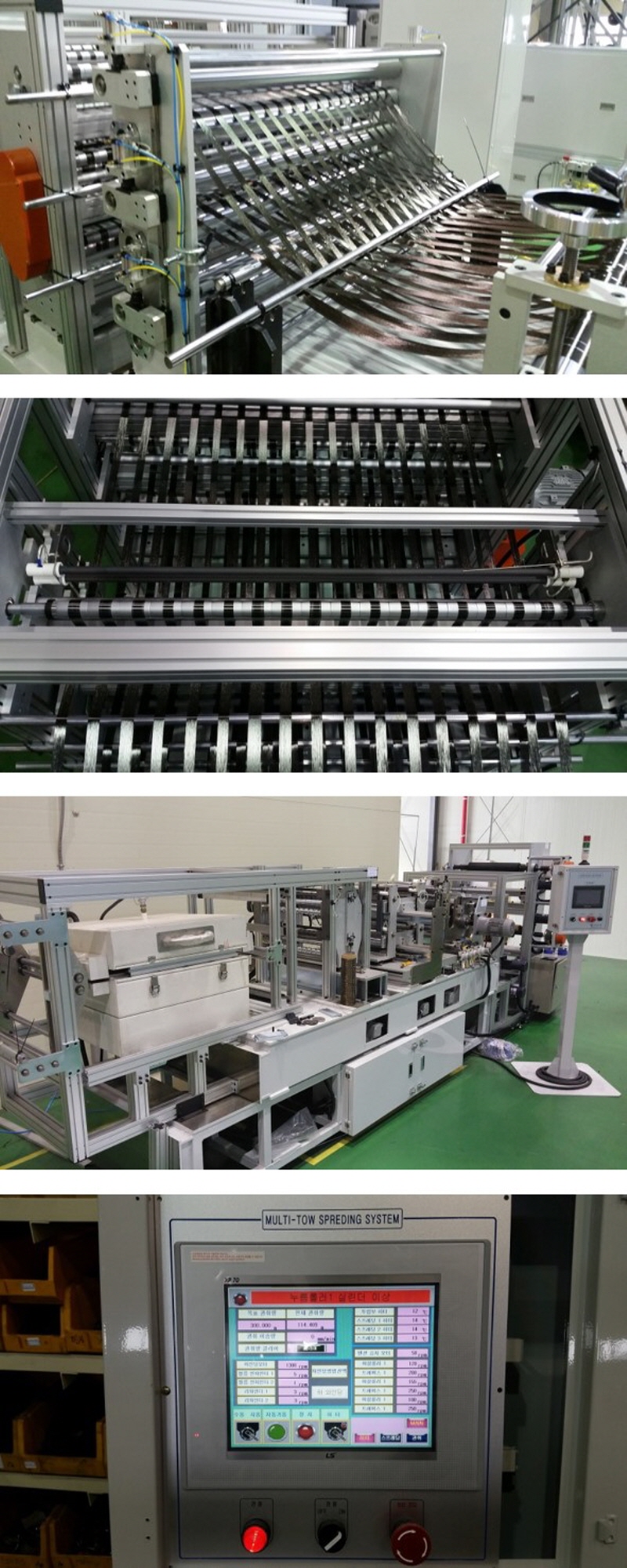

사진
