Infusion/Vacuum bag 성형 테이블

최고관리자

작성일  2021.06.10

조회수  117

특징

- 성형테이블은 Vacuum bagging, Infusion 작업 등의 편의성을 제공하는 장비

- IR 히터방식으로 성형온도 제어 및 성형 싸이클 제어가 가능

진공펌프가 장착되어 진공압축 공정이 가능

- RTM 및 진공백(Vacuum bag molding) 등의 복합재료 성형작업 가능

- 40패턴, 600세그먼트 프로그램 운전 가능

- 진공펌프가 장착되어 진공압축 공정이 가능

- 최소 3채널이상의 프로그래머블 온도제어 콘트롤러 사용

- 열경화성수지, 열가소성수지가 함침된 프리프레그 성형 가능

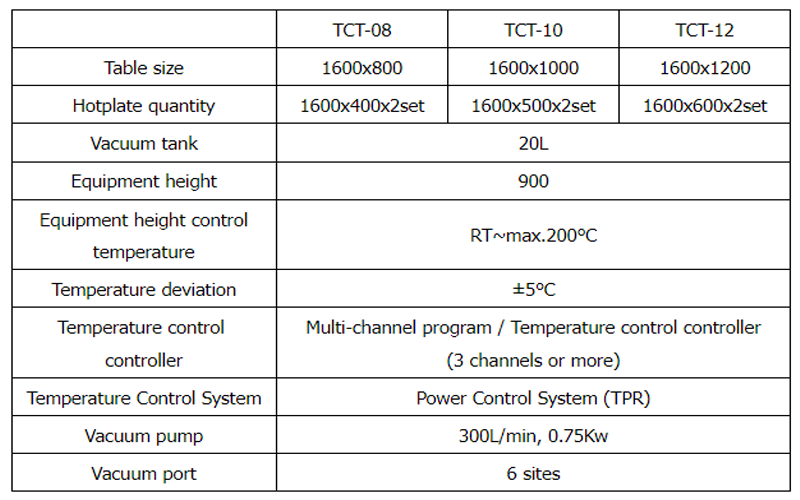

사양



TCT-08

TCT-10

TCT-12

Table size

1600x800

1600x1000

1600x1200

Hotplate quantity

1600x400x2set

1600x500x2set

1600x600x2set

Vacuum tank

20L

Equipment height

900

Equipment height control

temperature

RT~max.200℃

Temperature deviation

±5℃

Temperature control

controller

Multi-channel program / Temperature control controller

(3 channels or more)

Temperature Control System

Power Control System (TPR)

Vacuum pump

300L/min, 0.75Kw

Vacuum port

6 sites
