특징

- 고품질이 요구되는 복합재료를 제조할 때 주로 사용하는 성형장비

- 내부의 압력을 균일하게 조절할 수 있어 복잡한 형태의 성형품을 효율적으로 제조 가능

-압력용기를 ASME 규정에 맞춰 설계·제작하므로 안전성과 기밀성을 확보

-내부의 온도를 균일하게 유지하기 위한 마그네드라이브와 풍도 사용

-급속 냉각을 위한 냉각 코일 설치

-압력조절을 위한 자동 밸브 라인과 다중의 안전장치




사양

- Pressure Vessel(Chamber)

 ◦ Material : Body & Closure (SA516 70, A 266)

 ◦ Working zone : 800mmD Χ 2000mmL

 ◦ Closure : Hydraulic Quick Closure

 ◦ Normal Operating Pressure : 5Kg/cm2

 ◦ Release Pressure(Safety valve) : 7Kg/cm2

 ◦ Normal Operating Temp.: 150

 ◦ Internal insulation treatment (thick: 100T)

Fan Unit

 ◦ Motor Housing Cooling System

 ◦ Inverter included

 ◦ Cooling Line

Heater unit

 ◦ Type : Kanthal Heater

 ◦ External material : STS304

 ◦ Heater control : SCR unit

Piping, Tubing, Valves : Control/ process air, Vacuum Line, Cooling Water Line(cooling tower pump제외)

Thermocouple unit : "K" Type, 10set

Pressure Range : 0~500Psig

 ◦ Accuracy : +/- 0.5% of F.S

- Control system : PLC Based control, CPU Module/power module

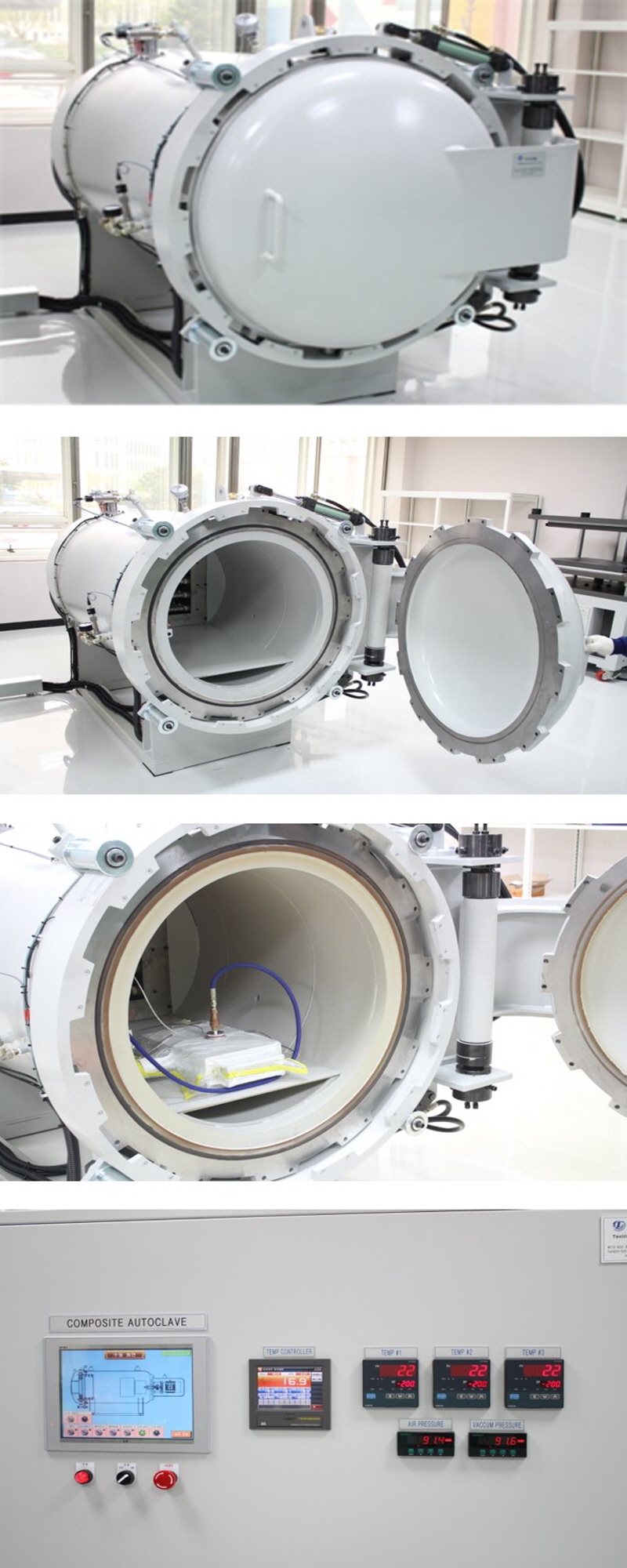

사진
