열경화성 더블드럼타입 프리프레그 제조장비

최고관리자

작성일  2021.06.10

조회수  7

특징

고객이 목적하는 제품특성에 맞는 프리프레그 시트를 저렴한 비용으로 직접 생산함으로 경쟁력 있는 복합재료 제품 생산이 가능하도록 개발된 장비

- 1m 길이 1.9m의 프리프레그 시트를 동시에 2개씩 제조할 수 있는 드럼을 더블로 구성하여 이를 교대하는 방식

- 목적하는 제품 특성에 맞는 프리프레그 제조 방법 컨설팅을 통해 고객 맞춤형 프리프레그 장비를 구성

- 비교적 저렴한 가격의 장비를 활용하여 프리프레그를 직접 생산함으로 고객사의 제품 경쟁력 확보에 기여




사양

- Prepreg size : 1000mm(W) x 1900mm(L) x 2 sheet

- FAW Control : 75~400 u00b1 5g/u33a1

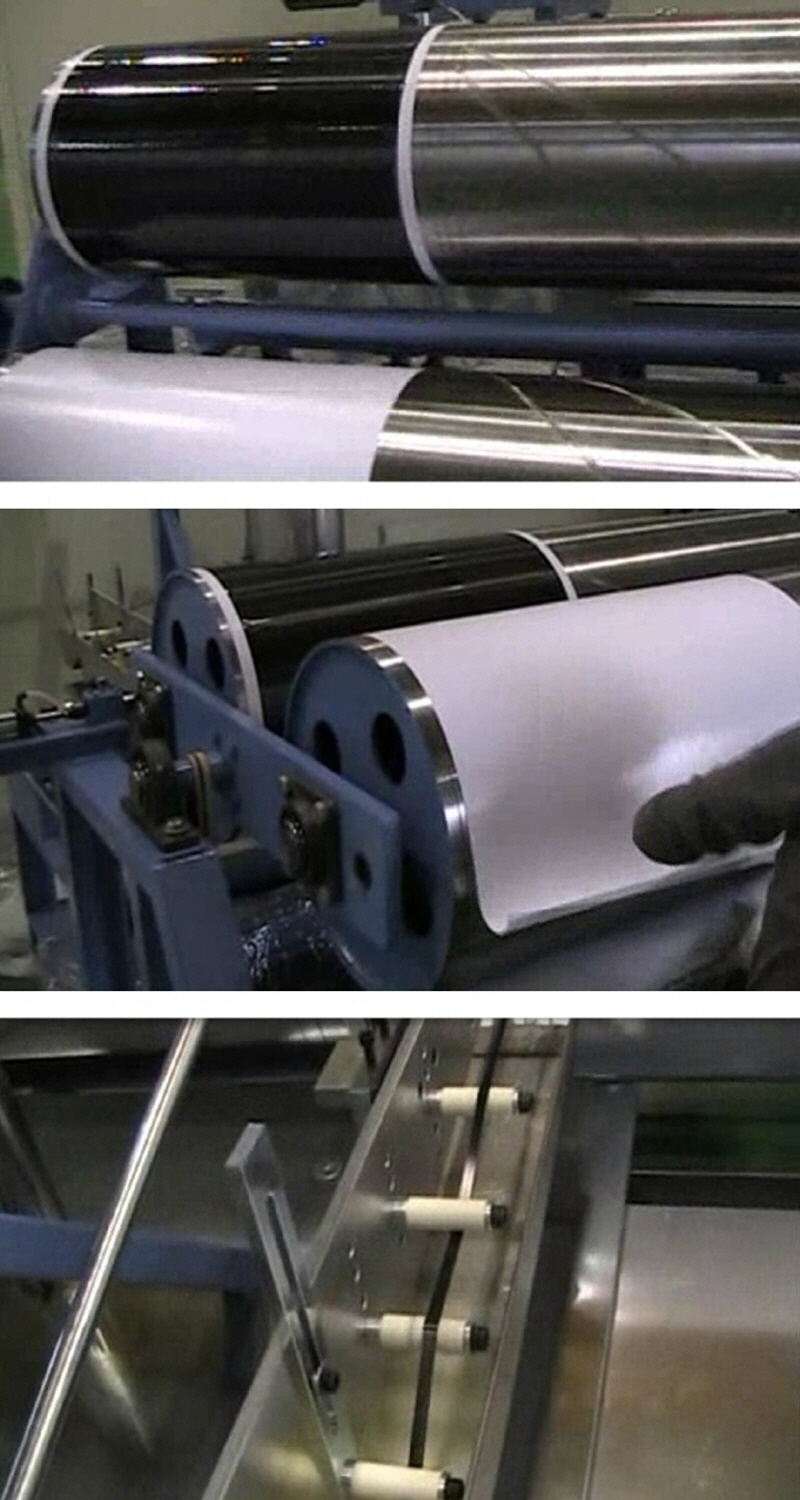

- Winding Drum : Dia. u2205605 x L 1105mm 2sets paper press drum

- Resin cycle system : One set pneumatic double diaphragm pumps, peunmatic motor agitator and over Square Tank & Ceramic Guide Bar Type

- Resin Bath size : 2SET 1000mm(W) x 120mm(D) x 145mm(H)

- Resin Bath Driving Stroke : 1000mm

- Roving Tension control : Powder Brake type

- Machine size(Double Drum) : 3400mm(W) x 2800mm(D) x 1650mm(H)
