레디얼 브레이딩 장비 (48추/72추/144추)

최고관리자

작성일  2021.04.05

조회수  114

특징

- 종래의 2D 브레이딩 장비를 응용한 방식

- 장착되는 보빈 캐리어를 브레이딩 장비의 원주방향으로 장착하여 장비 프레임의 중심부에서 프리폼 제조

- 섬유간 마찰 및 섬유원복을 위한 거리를 줄여 섬유 손상을 최소화

- 로봇을 적용하여 다양한 곡률 및 형상을 지닌 3차원 프리폼을 자동화 생산

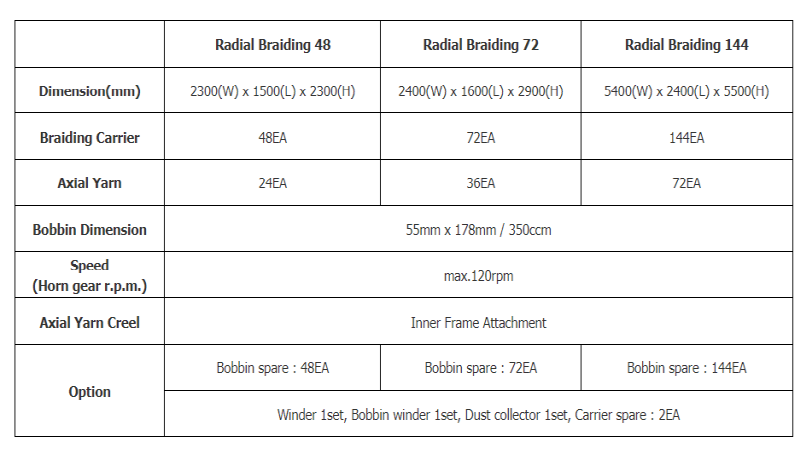

사양

Radial Braiding 48

Radial Braiding 72

Radial Braiding 144

Dimension(mm)

2300(W) x 1500(L) x 2300(H)

2400(W) x 1600(L) x 2900(H)

5400(W) x 2400(L) x 5500(H)

Braiding Carrier

48EA

72EA

144EA

Axial Yarn

24EA

36EA

72EA

Bobbin Dimension

55mm x 178mm / 350ccm

Speed

(Horn gear r.p.m.)

max.120rpm

Axial Yarn Creel

Inner Frame Attachment

Option

Bobbin spare : 48EA

Bobbin spare : 72EA

Bobbin spare : 144EA

Winder 1set, Bobbin winder 1set, Dust collector 1set, Carrier spare : 2EA



동영상

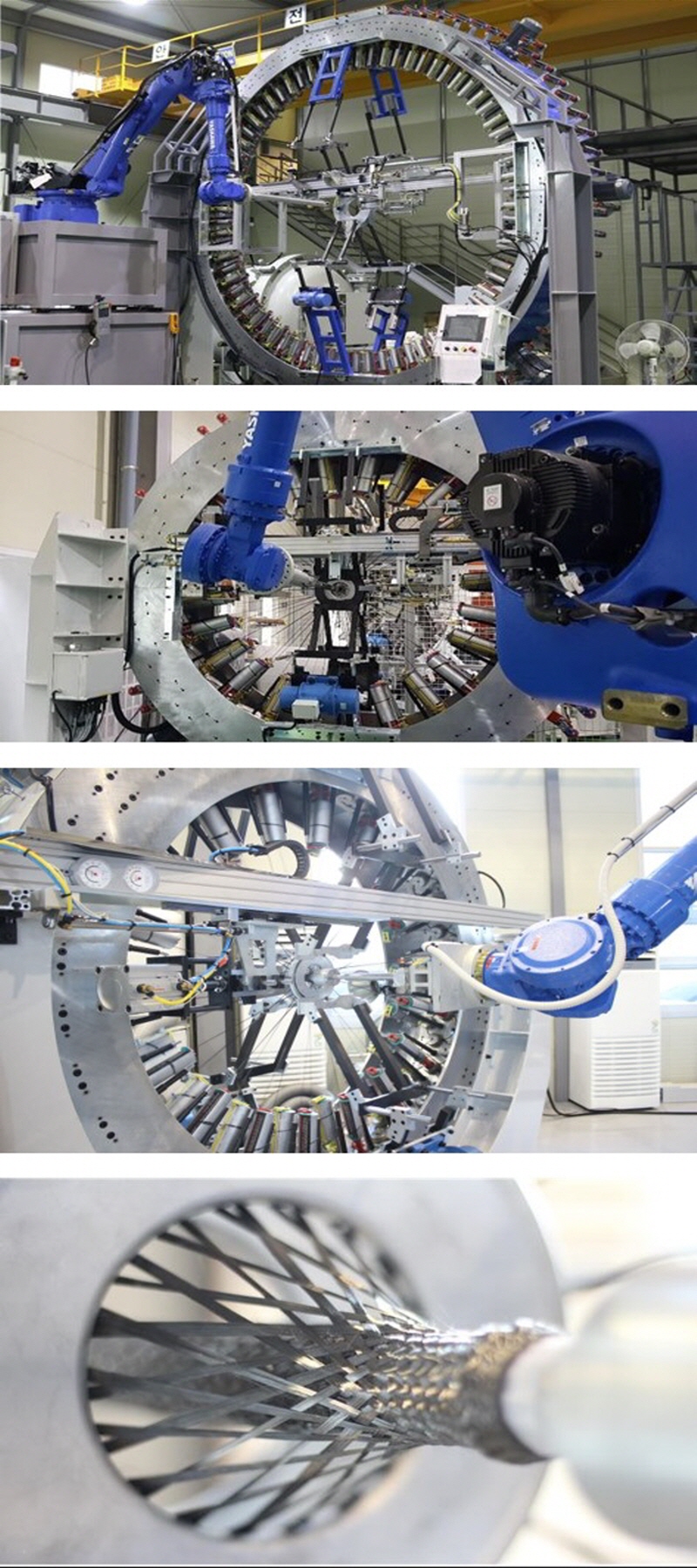

사진
