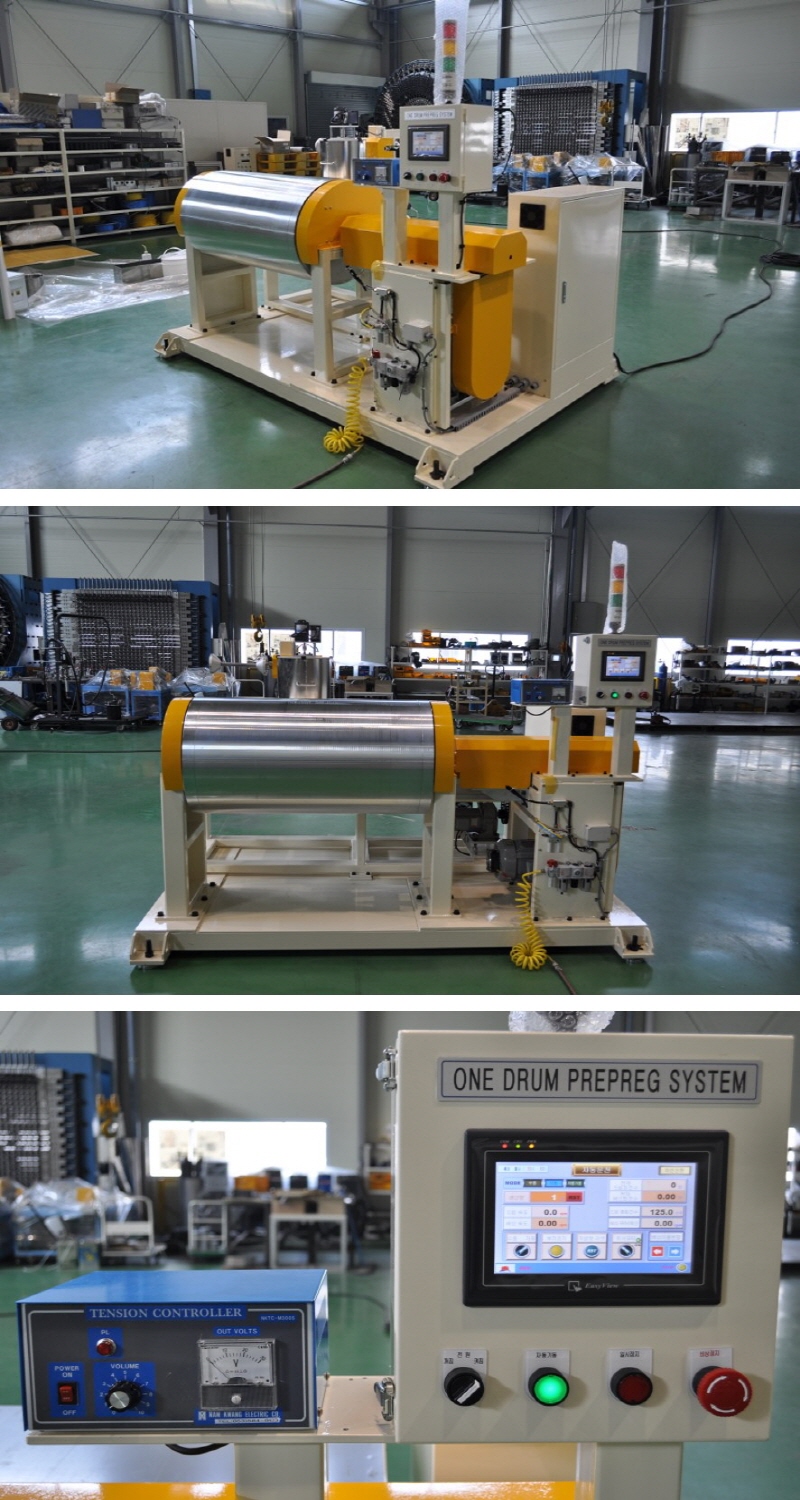

[프리프레그장비] 열경화성 드럼타입 프리프레그 제조장비최고관리자 작성일 2021.06.10 조회수 1,191 |
---|
- 실험실 규모의 소형장비로 운전방법에 따라 다양한 시편 및 시제품 생산이 가능 - Carbon, Aramid, Glass fiber 등의 섬유에 열경화성수지를 함침 시켜 Prepreg Sheet를 제조 - FAW[Fiber Areal Weight]값은 기본적으로 제어가 가능하며 옵션으로 스프레딩 및 RC[Resin Content] 제어장치 추가 가능 - 파이버 제조공정 조건 변화 또는 에폭시수지 조성 변화에 따른 시편용 프리프레그 시료 제작을 통해 이들이 물성에 미치는 영향을 측정하기에 용이 - 하나의 로빙원사를 에폭시 레진베스를 통과시켜 수지를 함침하고 이를 일정크기의 드럼표면에 감아 이를 절단하여 프리프레그 시트를 제조하는 방식
- Prepreg size : 1000mm(W) x 1900mm(L) - FAW control : 75~400 ± 5g/㎡ - Winding drum size : Dia. ∅605 x L 1105mm (option. thermal oil heating system) - Resin cycle system : One set pneumatic double diaphragm pumps, peunmatic motor agitator and over/Square Tank & Ceramic Guide Bar Type - Resin bath size : 1000mm(W) x 120mm(D) x 145mm(H) - Resin bath driving stroke : Horizontal stroke 1000mm - Roving tension control : Electric powder brake type - Machine size(Single Drum) : 2370mm(W) x 1995mm(D) x 2110mm(H)
|
