열경화성 실험실용 토우프리프레그 제조장비

최고관리자

작성일  2021.06.10

조회수  98

특징

- 실험실 규모의 프리프레그 시트 제조장비

- 고객사의 목적에 맞는 장비 수정 및 구성이 가능

- FAW값 자동계산에 의한 프리프레그 제작가능

- 수지의 배합에 따른 경화특성, 점도의 변화, 내열특성 제어기술 습득에 간단히 구동하면서도 성능이 우수

- 소형이며, 원하는 열경화성수지의 배합 및 사용이 간단하고, 운전방법을 다양하게 적용하여 시제품을 생산할수 있는 장비

- Carbon, Aramid, Pe fiber등의 섬유에 열경화성수지를 함침시켜 조건에 맞는 Prepreg Sheet를 각각 제조할 수 있음.




사양

Equipment size : 3088mm(W) x 1050mm(D) x 1936mm(H)

Prepreg size : 400mm(W) x 2710mm(L)

FAW control : 75~400 ± 5g/

Winding drum size : 외경 864 x 길이 406mm

Resin bath size : 291mm(W) x 100mm(D) x 112mm(H)

Resin bath driving stroke : 400mm

Roving tension control :Powder Brake type

Motor Speed Control : Inverter Control

Electricity :13KW

Control system :PLC제어 + Touch Screen

Option : Drum Heating Unit, Resin Dip Tank Heating Unit

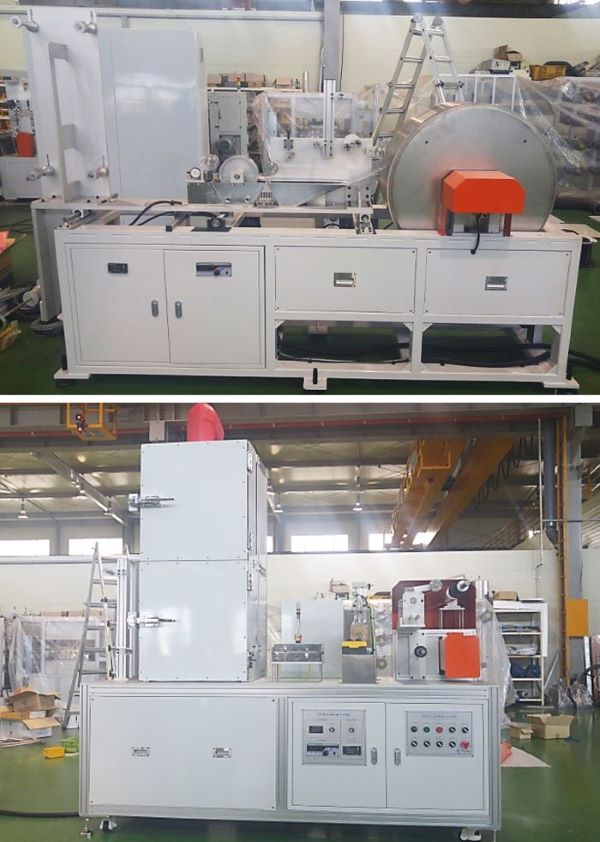

사진
