2D 브레이딩 장비

최고관리자

작성일  2021.06.10

조회수  116

특징

- 복합재료 프리폼 생산을 위한 장비

탄소섬유, 아라미드 섬유, 유리섬유, 초고분자 폴리에틸렌 섬유 등의 슈퍼섬유를 활용하여 튜브형상의 슬리브 프리폼 및 다양한 형상의 3차원 프리폼 생산이 가능

- 다수의 섬유 공급 장치가 규칙적인 방향으로 이동하여 보빈에 감긴 섬유에 상호 꼬임을 주어 표면이 일정한 각도를 가지는 3D 형상의 튜브 형태나 사각 단면 등과 같은 브레이드(Braid)를 편성

높은 구조적 일체성, 용이한 취급성, 높은 양산성

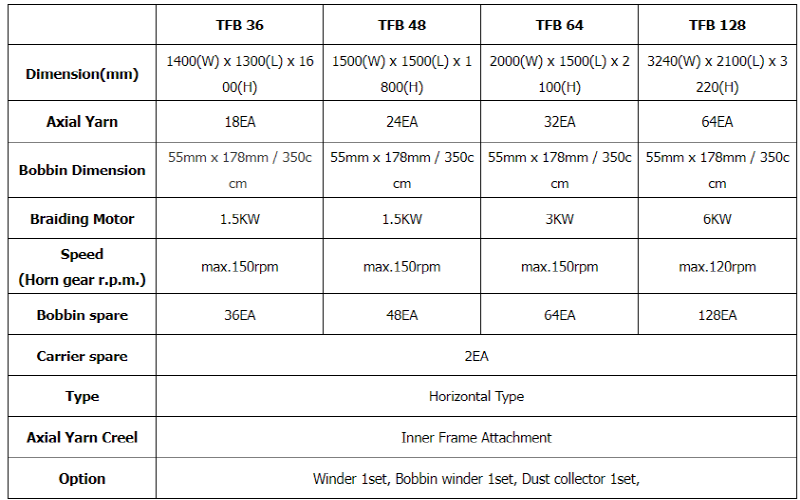

사양



TFB 36

TFB 48

TFB 64

TFB 128

Dimension(mm)

1400(W) x 1300(L) x 1600(H)

1500(W) x 1500(L) x 1800(H)

2000(W) x 1500(L) x 2100(H)

3240(W) x 2100(L) x 3220(H)

Axial Yarn

18EA

24EA

32EA

64EA

Bobbin Dimension

55mm x 178mm / 350ccm

55mm x 178mm / 350ccm

55mm x 178mm / 350ccm

55mm x 178mm / 350ccm

Braiding Motor

1.5KW

1.5KW

3KW

6KW

Speed

(Horn gear r.p.m.)

max.150rpm

max.150rpm

max.150rpm

max.120rpm

Bobbin spare

36EA

48EA

64EA,

128EA,

Carrier spare

2EA

Type

Horizontal Type

Axial Yarn Creel

Inner Frame Attachment

Option

Winder 1set, Bobbin winder 1set, Dust collector 1set,
