2D 오버 브레이딩 장비

최고관리자

작성일  2021.06.10

조회수  113

특징

-2D 브레이딩 장비에 중공형상의 가변형 복합재료 프리폼을 멀티레이어로 제조

- 목적하는 형상의 멘드럴을 거치하고 왕복운동을 할 수 있는 권취장치가 장착된 장비

- 프리폼의 레이어를 두께방향으로 증가시켜 주는 방식

- 특정형상의 멀티레이어 프리폼, 일반 슬리브 타입의 프리폼 제조 가능

- 맨드렐부착시 다층 다축 구조의 일체형 복합재료 프리폼제조 가능

- 섬유소재를 이용하여 Seamless구조의 일체형 Preform을 제조할수 있음

- 멘드렐 형상, Carrier yarn Axial yarn 개수, 편조각도, 레이어 개수, 권취속도 등에 따른 다양한 형상의 일체형 프리폼제조 가능

- 기계적 성질이 서로 다른 보강섬유(탄소섬유, 아라미드섬유, UHMWPE섬유, 유리섬유 등)를 이용하여 하이브리드 프리폼을 제조할 수 있음




사양

- Dimension(mm) : 3240(W) x 2100(L) x 3220(H)

- Type : Horizontal Type

- Braiding Carrier : 128EA

- Axial Yarn : 64EA

- Bobbin Dimension : 55mm x 178mm / 350ccm

- Braiding Motor : 6KW

- Driving Gear : 64EA

- Speed(Horn gear r.p.m.) : max.120rpm

- Axial Yarn Creel : Inner Frame Attachment

- Mandrel : max. Φ350 x 1500mm

- Overbraiding Stroke : max.1500mm

- Overbraiding motor : Servomotor, 5Kw

- Overbraiding Speed : max.1000mm

- Overbraiding Pattern : max.10 Pattern

- Sleeve Winder : 3st Rubber coated roller & motor

- Option : Bobbin winder 1set, Dust collector 1set, Bobbin spare : 128ea, Carrier spare : 2ea

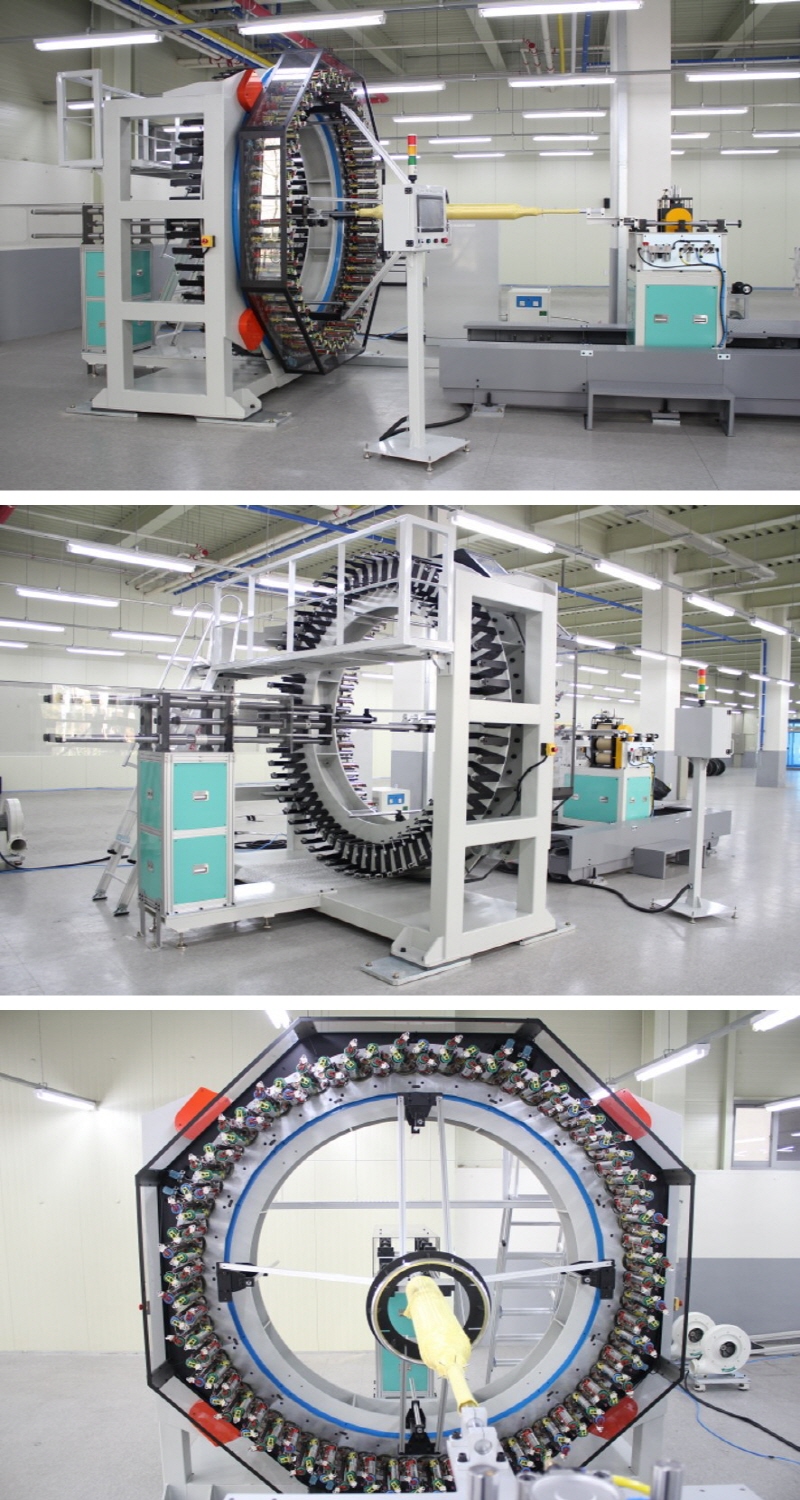

사진
